Citroën C1: Sostituzione di un fusibile

Le scatole dei fusibili si trovano sotto al cruscotto nell'abitacolo e accanto alla batteria nel vano motore.

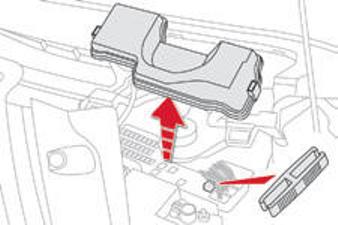

Accesso all'attrezzatura

La pinzetta d'estrazione è fissata sulla parte anteriore della scatola portafusibile nel vano motore.

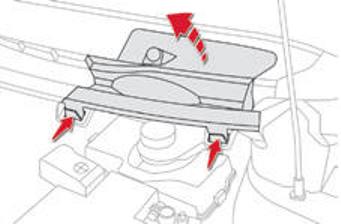

• Sganciare la copertura in plastica, situata alla base del parabrezza, premendo le due linguette.

Attenzione a non staccare la guarnizione quando si sgancia la copertura in plastica.

• Sganciare il coperchio della scatola portafusibili premendo a destra sul dentino.
• Rimuovere la pinzetta.

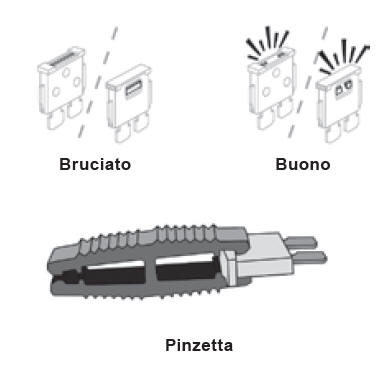

Sostituzione di un fusibile

Prima di sostituire un fusibile, è necessario :

• conoscere la causa dell'anomalia e porvi rimedio,
• spegnere tutti gli organi d'assorbimento elettrico,
• immobilizzare il veicolo e interrompere il contatto,
• localizzare il fusibile difettoso mediante le tabelle d'attribuzione e gli schemi presentati nelle pagine seguenti.

Per intervenire su un fusibile, è tassativo :

• utilizzare la pinzetta speciale per estrarre il fusibile dal suo alloggiamento e verificare lo stato del suo filamento,
• sostituire sempre il fusibile difettoso con un fusibile d'intensità equivalente (stesso colore) ; un'intensità diversa potrebbe provocare un malfunzionamento (rischio d'incendio).

Se la panne si riproduce poco dopo la sostituzione del fusibile, far verificare l'equipaggiamento elettrico dalla rete CITROËN o da un riparatore qualificato.

Installazione di accessori elettrici Il circuito elettrico del veicolo è stato progettato per funzionare con equipaggiamenti di serie od opzionali. Prima di installare altri equipaggiamenti o accessori elettrici sul veicolo, rivolgersi alla rete CITROËN o ad un riparatore qualificato.

CITROËN declina ogni responsabilità in caso di spese di riparazione o in caso di anomalie derivanti dall'installazione di accessori ausiliari non forniti e non raccomandati da CITROËN e non montati secondo le prescrizioni, in particolare se l'assorbimento elettrico dell'insieme degli apparecchi supplementari collegati supera i 10 milliampère.

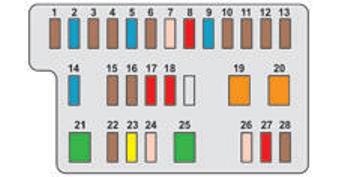

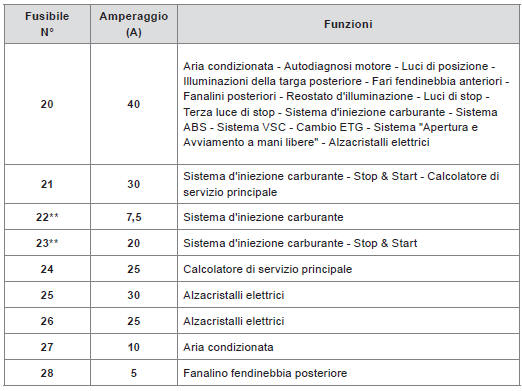

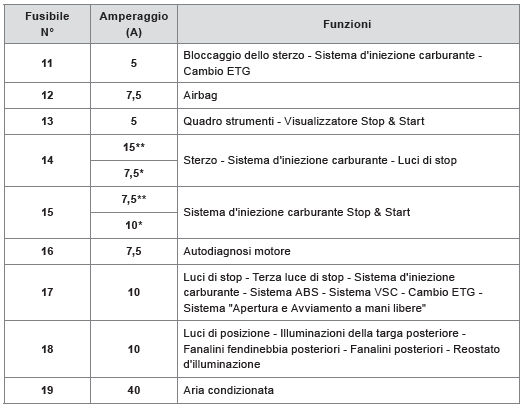

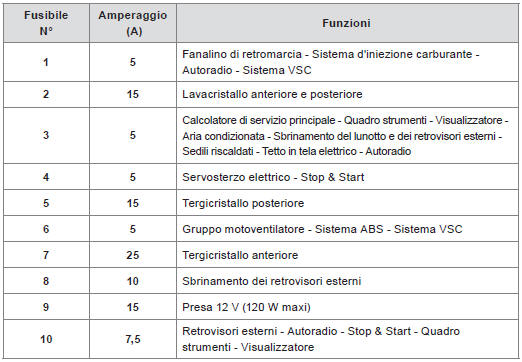

Fusibili nel cruscotto

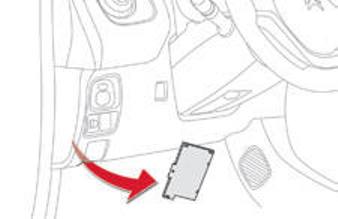

La scatola portafusibili è posizionata sotto al cruscotto (lato guidatore).

Sganciare la copertura in plastica bianca per accedere ai fusibili.

Dopo l'intervento, richiudere accuratamente la copertura.

* Motore PureTech 82 cv.
** Motore VTi 68 cv.

** Motore VTi 68 cv.

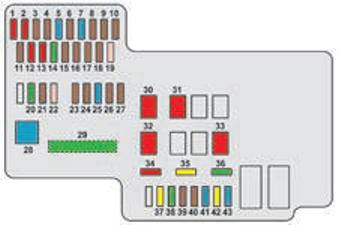

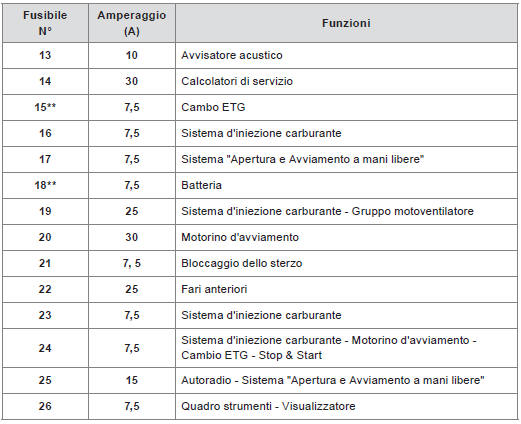

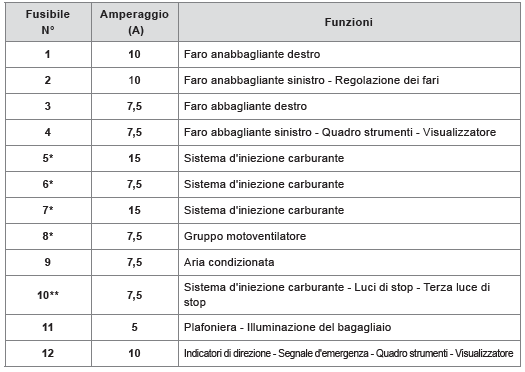

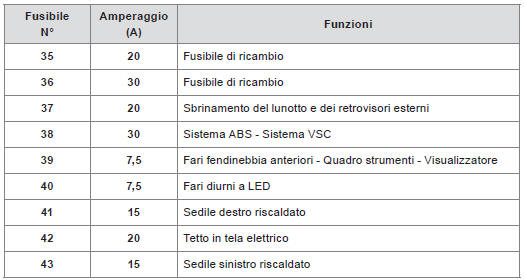

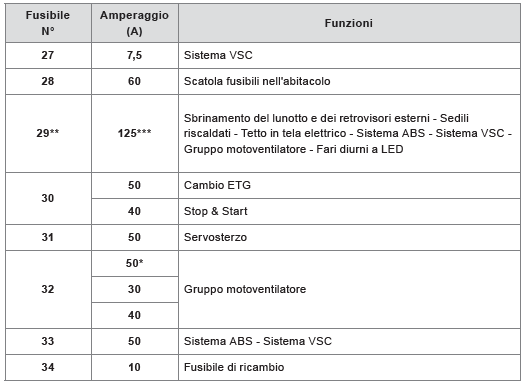

Fusibili nel vano motore

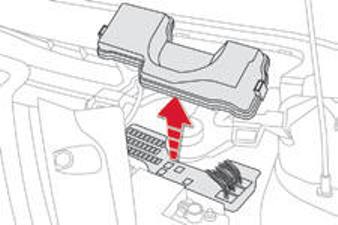

• Sganciare la copertura in plastica, situata alla base del parabrezza, premendo le due linguette.
• Sganciare la copertura della scatola dei fusibili premendo a destra sul dentino, per accedere ai fusibili.

Dopo l'intervento, richiudere accuratamente il coperchio.

* Motore PureTech 82 cv.
** Motore VTi 68 cv.

* Motore PureTech 82 cv.
** Motore VTi 68 cv.
*** Questo fusibile deve essere sostituito solo dalla rete CITROËN o da un riparatore qualificato.
