Citroën C1: Sostituzione di una lampadina

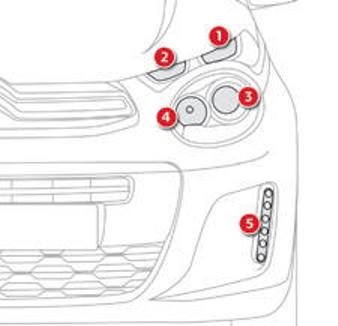

Fari anteriori

1. Luci di posizione (W5W).
2. Indicatori di direzione (PY21W ambra).
3. Fari anabbaglianti (H7-55W).
4. Fari abbaglianti (H7-55W).
5. Fari diurni a LED*.

In alcune condizioni climatiche (bassa temperatura, umidità), potrebbe formarsi un leggero strato di condensa sulla superficie interna del vetro dei fari anteriori e dei fanali posteriori, che scompare alcuni minuti dopo l’accensione degli stessi.

I fari sono equipaggiati di vetri in policarbonato, rivestiti con una vernice di protezione:  non pulirli con un panno asciutto o abrasivo, con un prodotto detergente o con del solvente,  utilizzare una spugna con acqua e sapone o un prodotto con pH neutro,  se si utilizza un getto ad alta pressione in punti particolarmente sporchi, evitare di dirigere la lancia in maniera prolungata sui fari, sui fanali e sul loro contorno, per evitare di danneggiare la vernice di protezione e le guarnizioni di tenuta, La sostituzione di una lampada deve essere effettuata con il faro spento da parecchi minuti (rischio di gravi ustioni).  Non toccare direttamente la lampadina con le dita : utilizzare dei panni che non lascino peli. È tassativo utilizzare lampade di tipo antiultravioletti (UV) per non deteriorare il faro. Sostituire sempre una lampada difettosa con una lampada nuova avente gli stessi riferimenti e le stesse caratteristiche.

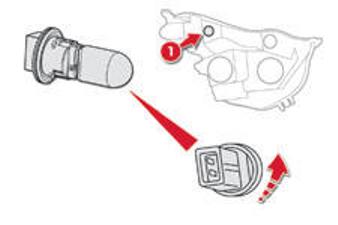

Luci di posizione (W5W)

• Ruotare il portalampada di un quarto di giro e rimuoverlo.
• Rimuovere la lampadina e sostituirla.

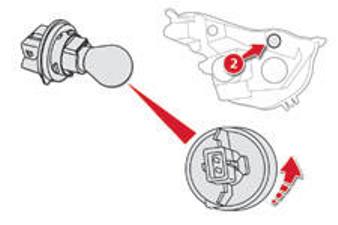

Indicatori di direzione (PY21W ambra)

• Ruotare il portalampada di un quarto di giro e rimuoverlo.
• Estrarre la lampadina e sostituirla.

In caso di difficoltà, rivolgersi alla rete CITROËN o ad un riparatore qualificato.

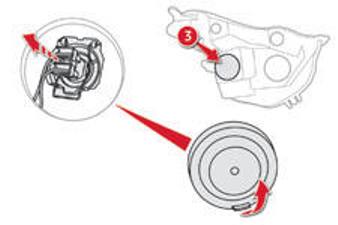

Fari anabbaglianti (H7 - 55W)

• Togliere il coperchio di protezione tirando la linguetta.
• Spostare la molla per liberare il portalampada.
• Rimuovere l'insieme portalampada / lampada e sostituirlo.

Per il rimontaggio, effettuare queste operazioni in senso inverso.

In caso di difficoltà, rivolgersi alla rete CITROËN o ad un riparatore qualificato.

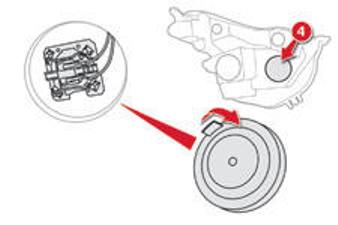

Fari abbaglianti (H7-55W)

• Togliere il coperchio di protezione tirando la linguetta.
• Spostare la molla per liberare il portalampada.
• Rimuovere l'insieme portalampada / lampada e sostituirlo.

Per il rimontaggio, effettuare queste operazioni in senso inverso.

In caso di difficoltà, rivolgersi alla rete CITROËN o ad un riparatore qualificato.

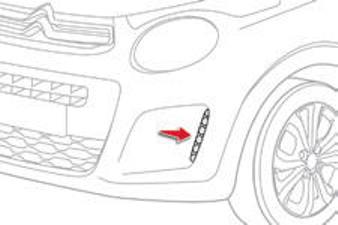

Fari diurni a LED

Per la sostituzione di queste lampadine, rivolgersi alla rete CITROËN o ad un riparatore qualificato.

Fanali posteriori

1. Luci di stop (P21/5W)
2. Luci di posizione (P21/5W)
3. Indicatori di direzione (PY21W)
4. Fanalino di retromarcia (P21W), lato destro Fanalino fendinebbia (P21W), lato sinistro

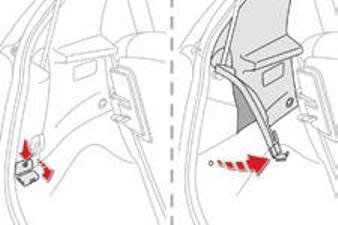

Queste lampadine devono essere sostituite smontando l'intero fanale :

• Aprire il bagagliaio.
• Aprire la copertura in plastica, e togliere la vite.
• Spostare il rivestimento laterale.

  La deformazione del rivestimento è normale.

• Allentare il dado e rimuoverlo (prestare attenzione a non farlo cadere nel parafango).
• Staccare il fanalino tirandolo con forza verso l'esterno.

• Da dietro il fanalino, rimuovere la lampadina bruciata e sostituirla.

Al rimontaggio, procedere in senso inverso e prestare attenzione alla corretta ricollocazione del fanalino.

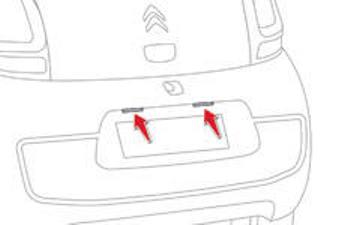

Fanalini della targa (W5W)

• Inserire un cacciavite sottile in una delle tacche all'esterno dell'elemento protettivo.
• Spingerlo verso l'esterno per sganciarlo.
• Rimuovere l'elemento protettivo.
• Sostituire la lampada difettosa.

Per il rimontaggio, premere l'elemento protettivo per agganciarlo.

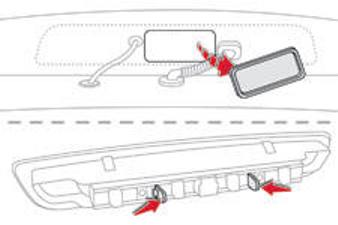

Terza luce di stop (4 lampadine W5W)

• Con il bagagliaio aperto, sganciare la copertura in plastica.
• Premere le linguette in metallo per staccare il fanalino.
• Estrarre il fanalino dall’esterno dello sportello del bagagliaio.
• Rimuovere il porta lampada stringendo le due linguette in plastica.
• Sostituire la o le lampade difettose.

Per il rimontaggio, effettuare queste operazioni in senso inverso.

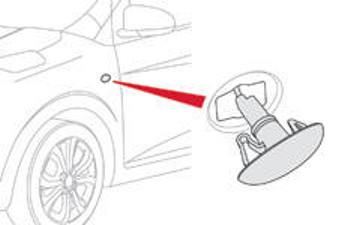

Indicatori di direzione laterali (WY5W ambra)

• Spingere l'indicatore di direzione in avanti o indietro e rimuoverlo tirando verso di sé.
• Scollegare il portalampada e sostituirlo.
