Versioni con subwoofer
Rimuovere la copertura del pianale del vano di carico. Sul lato destro rimuovere anche la scatola degli attrezzi per accedere alla copertura.
Versioni con scatola portaoggetti

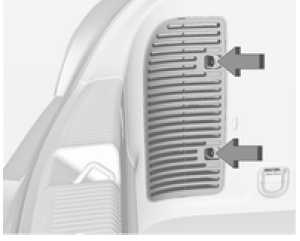

Rimuovere la scatola portaoggetti per accedere alla copertura.
1. Sganciare il coperchio sul relativo lato e smontarlo.

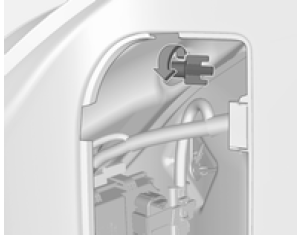

2. Svitare a mano il dado di fissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppo ottico dalle cavità e smontarlo.
4. Ruotare il portalampada in senso antiorario e smontare. Sostituire la lampadina estraendo:
luce dell'indicatore di direzione 1
luce posteriore 2
luce posteriore/luce dei freni 3
Se la luce posteriore 2 e la luce posteriore/luce del freno 3 sono a LED, chiedere assistenza ad un'officina per la sostituzione.
5. Inserire e ruotare il portalampada in senso orario nel gruppo ottico posteriore. Accertarsi che i fili rimangano nel condotto per cavi.

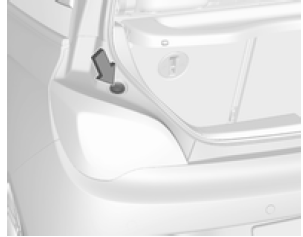

Montare il gruppo ottico con i perni di fissaggio nelle cavità della carrozzeria del veicolo e serrare il dado di fissaggio in plastica dall'interno del vano di carico.
Tirare la guarnizione circolare sul pozzetto nell'alloggiamento della lampadina.
Chiudere il coperchio e agganciarlo.
