Scatola portafusibili nel vano motore

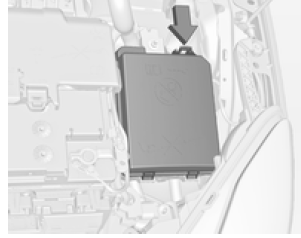

La scatola portafusibili si trova nella parte anteriore sinistra del vano motore.

Disinnestare la copertura e ripiegarla in alto fino al suo arresto. Rimuovere la copertura verticalmente verso l'alto.

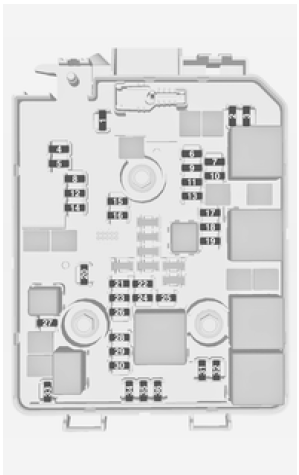

Scatola portafusibili nel vano motore

N Circuito
1 -
2 Interruttore specchietto esterno
3 Centralina della carrozzeria
4 Tettuccio apribile pieghevole/ modulo di controllo telaio
5 ABS
6 Luce diurna sinistra
7 -
8 Centralina della carrozzeria
9 Sensore della batteria del veicolo
10 Livellamento fari/TPMS/tettuccio apribile pieghevole
11 Tergilunotto
12 Disappannamento dei finestrini
13 Luce diurna destra
14 Disappannamento degli specchietti
15 -
16 Modulo controllo telaio/impianto GPL
17 Specchietto retrovisore interno
18 Centralina del motore
19 Pompa carburante
20 -
21 Bobina di iniezione
22 -
23 Impianto di iniezione
24 Impianto di lavaggio
25 Impianto di illuminazione
26 Centralina del motore
27 -
28 Centralina del motore
29 Centralina del motore
30 -
31 Proiettore sinistro
32 Proiettore destro
33 Centralina del motore
34 Avvisatore acustico
35 Frizione
36 -

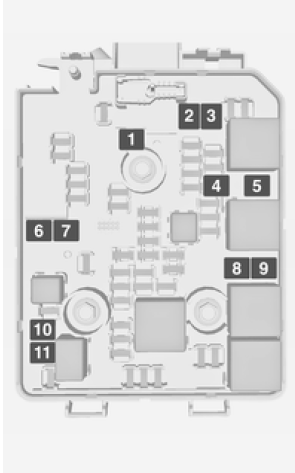

Scatola portafusibili nel vano motore

N Circuito
1 pompa ABS
2 Tergicristallo anteriore
3 Ventilatore
4 Cruscotto
5 -
6 -
7 Pompa del vuoto elettrica
8 Ventola di raffreddamento bassa velocità
9 Ventola di raffreddamento alta velocità
10 Ventola di raffreddamento/ pompa del vuoto elettrica
11 Motorino di avviamento

Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e premerli fino allo scatto.

Se il coperchio della scatola portafusibili non è montato correttamente, è possibile che si verifichi un malfunzionamento.
