Fusibili nel cruscotto

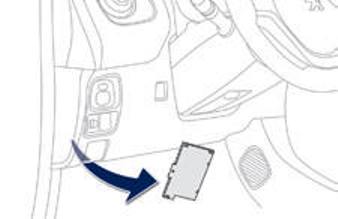

La scatola portafusibili è posizionata sotto al cruscotto (lato guidatore).

  • Sganciare la copertura in plastica bianca per accedere ai fusibili.

Dopo l'intervento, richiudere accuratamente la copertura.

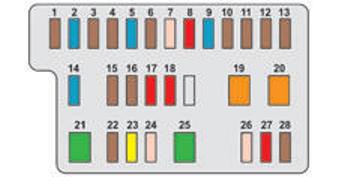

Fusibili nel cruscotto

Fusibile N° Amperaggio (A) Funzioni
1 5 Fanalino di retromarcia - Sistema d'iniezione carburante - Autoradio - Sistema VSC
2 15 Lavacristallo anteriore e posteriore
3 5 Calcolatore di servizio principale - Quadro strumenti - Visualizzatore - Aria condizionata - Sbrinamento del lunotto e dei retrovisori esterni - Sedili riscaldati - Tetto in tela elettrico - Autoradio
4 5 Servosterzo elettrico - Stop & Start
5 15 Tergicristallo posteriore
6 5 Gruppo motoventilatore - Sistema ABS - Sistema VSC
7 25 Tergicristallo anteriore
8 10 Sbrinamento dei retrovisori esterni
9 15 Presa 12 V (120 W maxi)
10 7,5 Retrovisori esterni - Autoradio - Stop & Start - Quadro strumenti - Visualizzatore

Fusibili nel cruscotto

Fusibile N° Amperaggio (A) Funzioni
11 5 Bloccaggio dello sterzo - Sistema d'iniezione carburante - Cambio ETG
12 7,5 Airbag
13 5 Quadro strumenti - Visualizzatore Stop & Start
14 15** Sterzo - Sistema d'iniezione carburante - Luci di stop
7,5*
15 7,5* Sistema d'iniezione carburante Stop & Start
10*
16 7,5 Autodiagnosi motore
17 10 Luci di stop - Terza luce di stop - Sistema d'iniezione carburante - Sistema ABS - Sistema VSC - Cambio ETG - Sistema "Apertura e Avviamento a mani libere"
18 10 Luci di posizione - Illuminazioni della targa posteriore - Fanalini fendinebbia posteriori - Fari fendinebbia anteiori - Fanalini posteriori - Reostato d'illuminazione
19 40 Aria condizionata

* Motore PureTech 82 cv.

** Motore VTi 68 cv.

Fusibili nel cruscotto

Fusibile N° Amperaggio (A) Funzioni
20 40 Aria condizionata - Autodiagnosi motore - Luci di posizione - Illuminazioni della targa posteriore - Fanalino fendinebbia posteriore - Fari fendinebbia anteriori - Fanalini posteriori - Reostato d'illuminazione - Luci di stop - Terza luce di stop - Sistema d'iniezione carburante - Sistema ABS - Sistema VSC - Cambio ETG - Sistema "Apertura e Avviamento a mani libere" - Alzacristalli elettrici
21 30 Sistema d'iniezione carburante - Stop & Start - Calcolatore di servizio principale
22** 7,5 Sistema d'iniezione carburante
23** 20 Sistema d'iniezione carburante - Stop & Start
24 25 Calcolatore di servizio principale
25 30 Alzacristalli elettrici
26 25 Alzacristalli elettrici
27 10 Aria condizionata
28 5 Fanalino fendinebbia posteriore

** Motore VTi 68 cv.
