Peugeot 108: Fusibili nel vano motore - Sostituzione di un fusibile - In caso di panne - Peugeot 108 - Manuale del proprietarioPeugeot 108: Fusibili nel vano motore

Peugeot 108 / Peugeot 108 - Manuale del proprietario / In caso di panne / Sostituzione di un fusibile / Fusibili nel vano motore

Fusibili nel vano motore

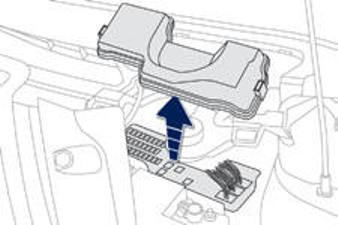

  • Sganciare la copertura in plastica, situata alla base del parabrezza, premendo le due linguette.
  • Sganciare la copertura della scatola dei fusibili premendo a destra sul dentino, per accedere ai fusibili.

Dopo l'intervento, richiudere accuratamente il coperchio.

Fusibile N° Amperaggio (A) Funzioni
1 10 Faro anabbagliante destro
2 10 Faro anabbagliante sinistro - Regolazione dei fari
3 7,5 Faro abbagliante destro
4 7,5 Faro abbagliante sinistro - Quadro strumenti - Visualizzatore
5* 15 Sistema d'iniezione carburante
6* 7,5 Sistema d'iniezione carburante
7* 15 Sistema d'iniezione carburante
8* 7,5 Gruppo motoventilatore
9 7,5 Aria condizionata
10** 7,5 Sistema d'iniezione carburante - Luci di stop - Terza luce di stop
11 5 Plafoniera - Illuminazione del bagagliaio
12 10 Indicatori di direzione - Segnale d'emergenza - Quadro strumenti - Visualizzatore

* Motore PureTech 82 cv.

** Motore VTi 68 cv.

Fusibili nel vano motore

Fusibile N° Amperaggio (A) Funzioni
13 10 Avvisatore acustico
14 30 Calcolatori di servizio
15** 7,5 Cambo ETG
16 7,5 Sistema d'iniezione carburante
17 7,5 Sistema "Apertura e Avviamento a mani libere"
18** 7,5 Batteria
19 25 Sistema d'iniezione carburante - Gruppo motoventilatore
20 30 Motorino d'avviamento
21 7,5 Bloccaggio dello sterzo
22 25 Fari anteriori
23 7,5 Sistema d'iniezione carburante
24 7,5 Sistema d'iniezione carburante - Motorino d'avviamento - Cambio ETG - Stop & Start
25 15 Autoradio - Sistema "Apertura e Avviamento a mani libere"
26 7,5 Quadro strumenti - Visualizzatore

** Motore VTi 68 cv.

Fusibili nel vano motore

Fusibile N° Amperaggio (A) Funzioni
27 7,5 Sistema VSC
28 60 Scatola fusibili nell'abitacolo
29** 125*** Sbrinamento del lunotto e dei retrovisori esterni - Sedili riscaldati - Tetto in tela elettrico - Sistema ABS - Sistema VSC - Gruppo motoventilatore - Fari fendinebbia anteriori - Fari diurni a LED
30 50 Cambio ETG
40 Stop & Start
31 50 Servosterzo
32 50* Gruppo motoventilatore
30
40
33 50 Sistema ABS - Sistema VSC
34 10 Fusibile di ricambio

* Motore PureTech 82 cv.

** Motore VTi 68 cv.

*** Questo fusibile deve essere sostituito solo dalla rete PEUGEOT o da un riparatore qualificato.

Fusibili nel vano motore

Fusibile N° Amperaggio (A) Funzioni
35 20 Fusibile di ricambio
36 30 Fusibile di ricambio
37 20 Sbrinamento del lunotto e dei retrovisori esterni
38 30 Sistema ABS - Sistema VSC
39 7,5 Fari fendinebbia anteriori - Quadro strumenti - Visualizzatore
40 7,5 Fari diurni a LED
41 15 Sedile destro riscaldato
42 20 Tetto in tela elettrico
43 15 Sedile sinistro riscaldato
