Seat Mii: Fissaggio di un seggiolino mediante il sistema ISOFIX

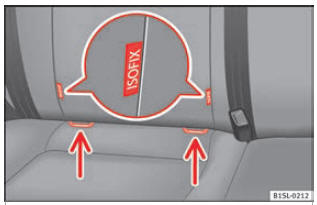

Fig. 26 Sul sedile del veicolo: versioni diverse per l'identificazione dei punti di ancoraggio inferiori per i seggiolini per bambini

Su ciascun sedile del divano posteriore si trovano due occhielli di fissaggio chiamati punti di ancoraggio inferiori.

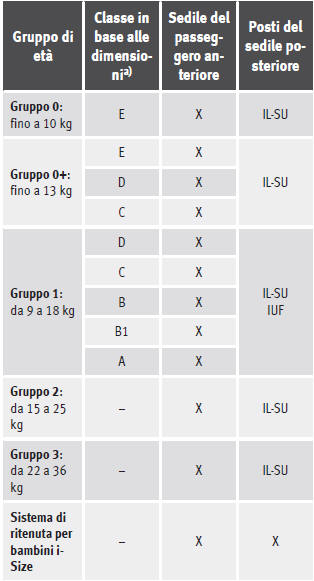

Quadro sinottico per il montaggio mediante il sistema ISOFIX

La tabella seguente riporta le possibilità di montaggio dei seggiolini ISOFIX o i-Size nei punti di ancoraggio ISOFIX dei diversi posti del veicolo.

X: posto non adeguato per il fissaggio di un seggiolino ISOFIX o i-Size di questo gruppo.

IL-SU: posto adeguato per il montaggio di un seggiolino ISOFIX con l'omologazione semiuniversale. Tenere presente l'elenco dei veicoli del produttore del seggiolino.

IUF: posto adeguato per il montaggio di un seggiolino ISOFIX con l'omologazione universale.

a) L'indicazione della classe in base alle dimensioni corrisponde al peso corporeo ammesso per il seggiolino. Nei seggiolini con omologazione universale o semiuniversale, la classe in base alle dimensioni viene indicata sull'etichetta di omologazione della ECE. L'indicazione della classe in base alle dimensioni figura nel seggiolino corrispondente.

Seggiolini con fissaggio rigido

Per montare un seggiolino con fissaggio rigido si possono utilizzare elementi ausiliari di introduzione. Questi elementi facilitano il montaggio, proteggono le tappezzerie e fanno parte del corredo di serie del seggiolino per bambini o possono essere acquistati presso il concessionario SEAT. Se necessario, gli elementi si fissano su entrambi i punti di ancoraggio del veicolo  in Avvertenze di sicurezza a .

• Tenere presenti le istruzioni del produttore per il montaggio e lo smontaggio del seggiolino  in Avvertenze di sicurezza a .
• Incastrare il sedile per bambini sugli anelli di fissaggio  fig. 26, nel senso della freccia.

  Il seggiolino deve incastrarsi in modo sicuro e udibile.

• Fare la prova tirando da entrambi i lati del seggiolino.

Seggiolino con cinture di fissaggio regolabili

• Tenere presenti le istruzioni del produttore per il montaggio e lo smontaggio del seggiolino  in Avvertenze di sicurezza a .
• Collocare il seggiolino sulla seduta e agganciare i ganci delle cinture di fissaggio negli anelli di fissaggio  fig. 26.
• Tendere le cinture di sostegno in modo uniforme con il dispositivo di regolazione corrispondente.

  Il seggiolino deve restare ben aderente al sedile del veicolo.

• Fare la prova tirando da entrambi i lati del seggiolino.
