Seat Mii: Sostituzione delle lampadine dei fari

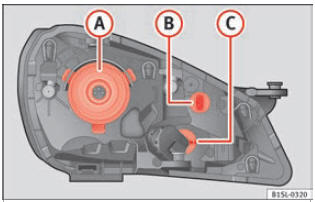

Fig. 84 Nel vano motore: vista posteriore del faro sinistro con copertura di gomma: A anabbaglianti e abbaglianti, B luci di posizione e luci diurne, C indicatore di direzione.

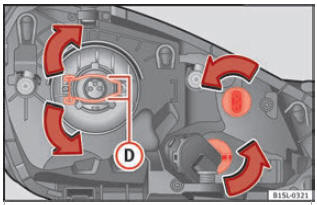

Fig. 85 Faro sinistro

Per la sostituzione delle lampadine non è necessario smontare il faro.

Eseguire le operazioni esclusivamente nell'ordine indicato:

Anabbagliante e abbagliante fig. 84 A

1. Aprire il cofano del vano motore  .
2. Estrarre il connettore dalla lampada H4. Estrarre la copertura di gomma dalle linguette.

   Premere la graffa di fissaggio  fig. 85 D verso il basso nella direzione della freccia, sganciarla dal lato e allontanarla.

3. Rimuovere la lampada dal portalampada. Se necessario, premere il bloccaggio nel portalampada.
4. Sostituire la lampadina guasta con una lampadina nuova identica.
5. Inserire la lampadina, collocarla nella sua posizione e agganciare la graffa di fissaggio  fig. 85 D
6. Collocare la copertura di gomma e controllare se è posizionata correttamente. Collegare il connettore alla lampadina H4.

Luce di posizione e luce diurna fig. 84 B / Indicatore di direzione anteriore fig. 84 C

1. Aprire il cofano del vano motore  .
2. Girare il portalampada in senso antiorario fino a fine corsa ed estrarlo insieme alla lampadina, tirando all'indietro.
3. Rimuovere la lampada dal portalampada. Se necessario, premere il bloccaggio nel portalampada.
4. Sostituire la lampadina guasta con una lampadina nuova identica.
5. Inserire il portalampada nel faro e ruotarlo in senso orario fino a battuta.
