Seat Mii: Sostituzione della lampadina del paraurti anteriore

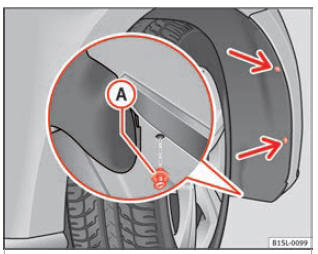

Fig. 86 Nel passaruota anteriore destro: estrarre le viti di fissaggio (frecce) e rimuovere il ribattino a espansione A .

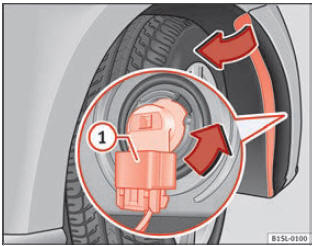

Fig. 87 Sostituzione delle lampadine dei fari.

Eseguire le operazioni esclusivamente nell'ordine indicato:

1. Svitare 2 viti di fissaggio del rivestimento del passaruota  fig. 86 (freccia) con il cacciavite degli attrezzi di bordo .
2. Svitare il ribattino a espansione nella parte inferiore anteriore del rivestimento del passaruota A con il cacciavite degli attrezzi di bordo e rimuoverlo completamente .
3. Abbassare verso un lato il rivestimento del passaruota con attenzione.
4. Sbloccare il connettore  fig. 87 1 e rimuoverlo.
5. Girare il portalampada  fig. 87 nella direzione della freccia, in senso antiorario fino a fine corsa ed estrarlo insieme alla lampadina, tirando all'indietro.
6. Sostituire la lampadina guasta con una lampadina nuova identica.
7. Inserire il portalampada nel faro e ruotarlo in senso orario fino a battuta.
8. Collegare il connettore 1 al portalampada. Il connettore deve incastrarsi emettendo un "clic".
9. Ricollocare il rivestimento del passaruota nella sua posizione.
10. Collocare il ribattino a espansione nel rivestimento del passaruota e del paraurti e premerlo completamente  fig. 86 A .
11. Avvitare con forza le due viti di fissaggio  fig. 86 (frecce) con un cacciavite.
