Seat Mii: Sostituzione delle lampadine del gruppo ottico posteriore

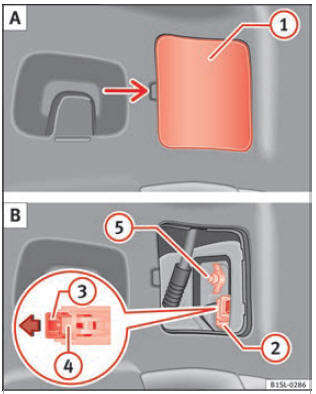

Fig. 88 Nella parte laterale del bagagliaio: A: smontare la copertura, B: smontaggio dei gruppi ottici posteriori.

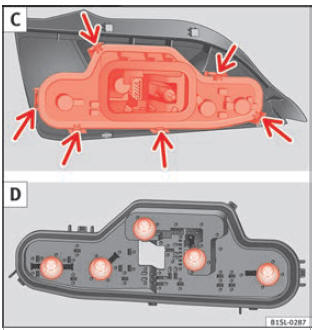

Fig. 89 Gruppo ottico posteriore: C: smontare il portalampada, D: smontare le lampadine

Eseguire le operazioni esclusivamente nell'ordine indicato.

Smontaggio dei gruppi ottici posteriori

1. Aprire il portellone posteriore .
2. Staccare la copertura 1 con attenzione facendo leva  fig. 88 A.
3. Tirare il blocco 3 nel connettore 2 nella direzione della freccia  fig. 88 B. Usare il cacciavite degli attrezzi di bordo.
4. Premere lo scatto 4 ed estrarre il connettore 2  fig. 88 B.
5. Svitare il dado a farfalla 5  fig. 88 B.
6. Estrarre il faro posteriore dalla carrozzeria tirando all'indietro con cautela.
7. Smontare il gruppo ottico posteriore e riporlo su una superficie piana e pulita.

Sostituire la lampadina

8. Staccare il portalampada nelle linguette (freccia)  fig. 89 C ed estrarre il portalampada del fanale.
9. Sostituire la lampadina guasta con una lampadina nuova identica  fig. 89 D.
10. Inserire il portalampada nel gruppo ottico posteriore.

    Le linguette di bloccaggio (freccia) devono incastrarsi emettendo un "clic"  fig. 89 C.

Montaggio dei gruppi ottici posteriori

11. Inserire con cautela il gruppo ottico posteriore nell'apertura della carrozzeria.
12. Tenere fermo con una mano il fanale nella posizione di montaggio e avvitare il dado a farfalla con l'altra mano 5  fig. 88 B.
13. Verificare che il gruppo ottico posteriore sia stato montato correttamente e che rimanga saldamente in sede.
14. Inserire il connettore 2 nel portalampada e premere il bloccaggio 3 nel connettore nella direzione opposta a quella indicata dalla freccia  fig. 88 B.
15. Inserire la copertura. La copertura deve incastrarsi e rimanere immobile.
16. Chiudere il portellone posteriore .
