Seat Mii: Supporto portatile per smartphone

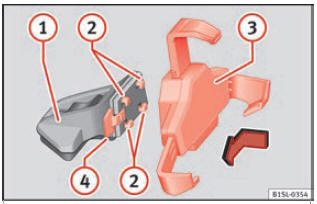

Fig. 134 Assemblare il supporto universale e il braccio di sost

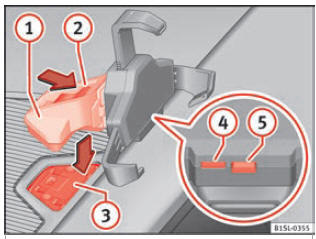

Fig. 135 Sulla console centrale: chiusura della cavità per l'alloggiamento del sistema infotainment.

Smontaggio dello smartphone.

• Sostenere fermamente lo smartphone con una mano.
• Premere il tasto di sbloccaggio  fig. 135 5 finché il braccio superiore del supporto universale non si sblocca.
• Estrarre lo smartphone e, se necessario, scollegare i collegamenti elettrici.

Montaggio dello smartphone

• Se necessario, montare l'alloggiamento per lo smartphone  .
• Collegare lo smartphone.
• Collocare lo smartphone nei fissaggi inferiori.

  Per regolare i fissaggi inferiori, premere il tasto  fig. 135 4 .

• Premere il braccio superiore del supporto universale finché lo smartphone non rimane fissato fermamente.

Smontaggio dell'alloggiamento

• Se necessario, smontare lo smartphone.
• Sostenere il supporto universale  fig. 134 3 e premere il tasto di sbloccaggio  fig. 134 4 .
• Far scorrere il supporto universale verso destra, nel senso contrario rispetto a quello della freccia, e smontarlo.
• Sostenere il braccio di supporto  fig. 135 1 e premere il tasto di sbloccaggio  fig. 135 4 nel senso della freccia.
• Rimuovere il braccio di supporto dal cruscotto sollevandolo.

Montaggio dell'alloggiamento

• Inserire il supporto universale  fig. 134 3 negli incastri 2 del braccio di supporto 1 .
• Far scorrere il supporto universale lateralmente in direzione del blocco 4 finché non si incastra in modo percettibile  .
• Collocare dall'alto il braccio di supporto  fig. 135 1 nella piastra di supporto  fig. 135 3 e premerlo verso il basso finché non si percepisce che si è incastrato  .
