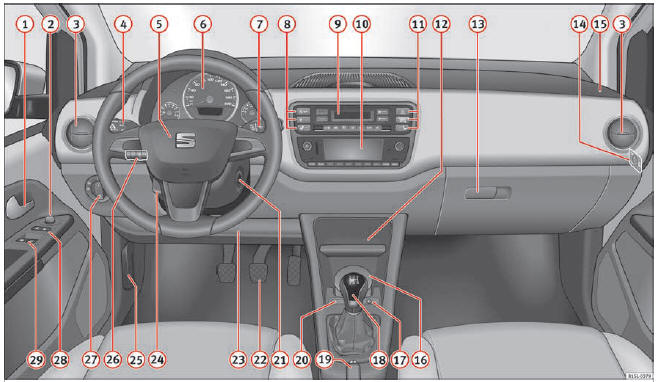

Fig. 94 Cruscotto
Legenda del fig. 94:
1. Maniglia della porta
2. Manopola di regolazione degli
3. Bocchetta di ventilazione
4. Leva per
5. Volante con clacson e
6. Quadro strumenti
7. Leva del tergi-lavacristalli
8. Tasti per:
9. Interruttori per:
10. Radio (di serie) fascicolo Radio 11. Tasti per:
12. Vano portaoggetti con portabevande nella console central
13.
Maniglia di apertura del vano portaoggetti o vano portaoggetti aperto1)
14. Sul lato della plancia portastrumenti: Interruttore a chiave per la
disattivazione dell'airbag frontale del passeggero1)
15. Posizione
nel cruscotto dove si trova l'airbag frontale del passeggero
16.
Posacenere*
17. Presa elettrica da 12 Volt o accendisigari*
18. Leva
per:
19. Leva del freno a mano
20. Tasto per:
21. Blocchetto d'avviamento
22. Pedali
23. Vano portaoggetti
24. Leva per la regolazione del piantone sterzo
25. Leva di sblocco del
cofano
26. Correttore assetto fari
27. Interruttore luci
28. Tasto della
chiusura e apertura centralizzata del veicolo
29. Tasti per gestire gli alzacristalli elettrici anteriori
Seat Mii. Regolazione della profondità delle luci, illuminazione del quadro
strumenti e degli interruttori
Fig. 111 Accanto al volante: Regolatore della profondità dei fari
Regolazione altezza fari
Il correttore assetto fari fig. 111 viene modificata in base al valore
del cono di luce emesso, secondo le condizioni di carico del veicolo. In questo
modo il conducente gode della miglior vi ...
Peugeot 108. Fusibili nel cruscotto
La scatola portafusibili è posizionata sotto al
cruscotto (lato guidatore).
Sganciare la copertura in plastica bianca
per accedere ai fusibili.
Dopo l'intervento, richiudere accuratamente la
copertura.
Fusibile
N°
Amperaggio
(A)
Funzioni
1
5
...
