Chevrolet Spark: Impianto elettrico

Fusibili

Installare esclusivamente fusibili con le stesse caratteristiche di quelli da sostituire.

La scatola che si trova sopra al terminale positivo della batteria contiene alcuni fusibili principali. Se necessario, farli sostituire in officina.

Prima di sostituire un fusibile, spegnere il relativo interruttore e disinserire l'accensione.

Un fusibile bruciato si riconosce dal filamento interrotto. Sostituire il fusibile solo dopo aver eliminato la causa del guasto.

Alcune funzioni sono protette da diversi fusibili.

Alcuni fusibili potrebbero anche non essere associati ad alcuna funzione.

Estrattore per fusibili Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.

Posizionare l'estrattore per fusibili sulla sommità o sul lato del fusibile, a seconda del tipo ed estrarre il fusibile.

Scatola portafusibili nel vano motore

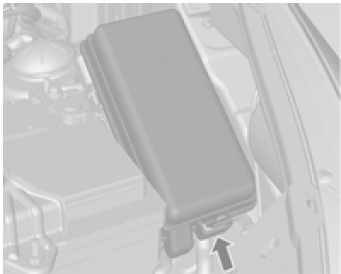

La scatola portafusibili si trova nel vano motore.

Sganciare il coperchio, sollevarlo e rimuoverlo.

Avviso È possibile che non tutte le descrizioni della scatola portafusibili di questo manuale corrispondano a quanto presente nel vostro veicolo.

Quando si controlla la scatola portafusibili, consultare la relativa etichetta.

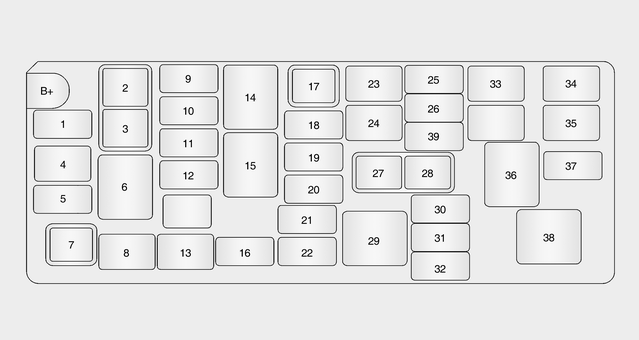

1. Pompa carburante
2. Relè luci di parcheggio
3. Relè bassa velocità ventola
4. Alta velocità ventola
5. Climatizzatore
6. Relè alta velocità ventola
7. Relè climatizzatore
8. ABS 2
9. Luce di parcheggio sx
10. Luce di parcheggio dx
11. Fendinebbia
12. Bassa velocità ventola
13. ABS 1
14. Relè fendinebbia
15. Relè della pompa di alimentazione
16. Fusibile di scorta
17. Relè abbaglianti
18. Abbaglianti
19. Anabbagliante sx
20. Anabbagliante dx
21. Fusibile di scorta
22. Fusibile di scorta
23. Accensione 2 / motorino di avviamento
24. Accensione 1 / accessori
25. Segnalatori di emergenza
26. Avvisatore acustico
27. Relè anabbaglianti
28. Relè avvisatore acustico
29. Relè principale del motore
30. Accensione
31. EMS 1
32. EMS 2
33. Batteria cruscotto
34. -
35. Finestrino anteriore
36. Relè del finestrino anteriore
37. Centralina del motore
38. -
39. Fusibile di scorta

Scatola portafusibili nel quadro strumenti

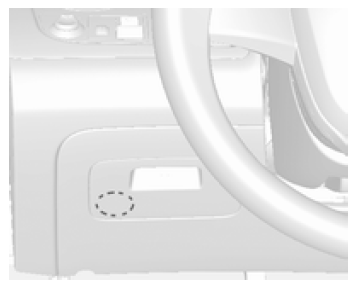

Tipo 1

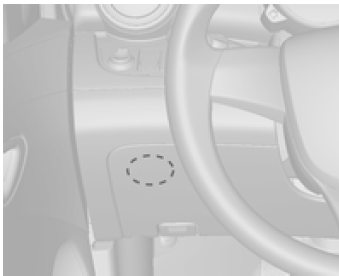

Tipo 2

Il quadro portafusibili interno è ubicato sotto il cruscotto sul lato del conducente.

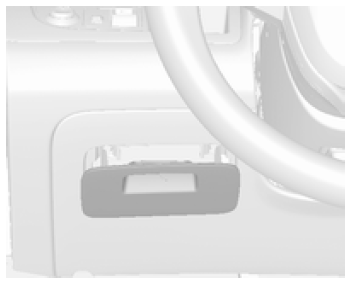

1. Aprire lo sportello del pannello dei fusibili tirandolo dalla parte superiore.

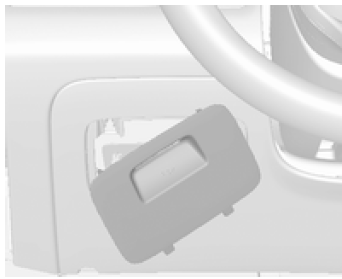

2. Smontare diagonalmente lo sportello del pannello fusibili

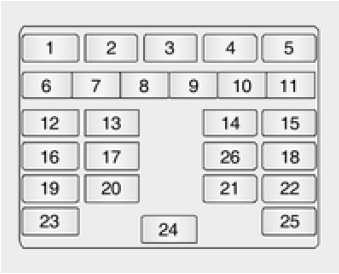

1. Tergilunotto
2. Specchietto/specchietto retrovisore esterno
3. Faro
4. OSRVM elettrico
5. Chiusura portiere
6. Tergiparabrezza
7. -
8. Luci di retromarcia
9. Indicatori di direzione
10. Disappannatore del lunotto
11. Retronebbia
12. Quadro strumenti
13. Centralina del motorino della ventola
14. Airbag
15. Antifurto / connettore data link
16. Centralina del cambio
17. Alzacristalli elettrici posteriori
18. Radio/accesso a distanza senza chiave/accesso a distanza
19. Centralina del motore (ECM)/ antifurto
20. Tappetino riscaldabile
21. Accendisigari
22. Luce dei freni
23. Motorino di avviamento
24. Radio/orologio/accesso a distanza senza chiave
25. Airbag
26. Luci interne
