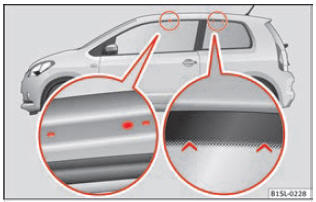

Fig. 141 Punti di fissaggio delle barre portacarico e del
portapacchi sul tetto sui veicoli a due porte.

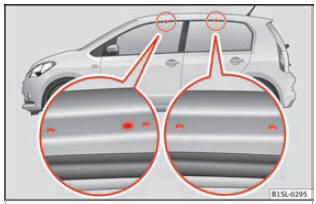

Fig. 142 Punti di fissaggio delle barre portacarico e del
portapacchi sul tetto sui veicoli a quattro porte.
Le barre portacarico costituiscono la base dell'intero sistema portapacchi per il tetto.
Per il trasporto di bagagli, biciclette, tavole da surf, sci e imbarcazioni sono necessari, per motivi di sicurezza, degli ulteriori supporti.
Per ottenere gli accessori adeguati rivolgersi ai concessionari SEAT.
Fissaggio delle barre portacarico e del portapacchi sul tetto
È fondamentale seguire le istruzioni di montaggio allegate al sistema portapacchi.
Veicoli a due porte: i fori e i contrassegni che indicano i punti di fissaggio per i supporti base anteriori si trovano sulla parte inferiore dei longheroni del tetto fig. 141 (immagine a sinistra ampliata). I fori e i contrassegni si vedono solo quando la porta è aperta. I contrassegni per il fissaggio dei supporti base posteriori si trovano sulla parte superiore dei finestrini fig. 141 (immagine a destra ampliata).
Veicoli a quattro porte: i fori e i contrassegni che indicano i punti di fissaggio per i supporti base si trovano sulla parte inferiore dei longheroni del tetto e sono visibili solo se la porta è aperta fig. 142.
Le barre portacarico devono essere fissate esclusivamente ai punti indicati nell'illustrazione.
ATTENZIONE Se le barre portacarico e il sistema portapacchi non sono fissati correttamente o vengono utilizzati in modo non corretto, l'intero sistema potrebbe staccarsi causando incidenti e lesioni.
|
Avvertenza Leggere e seguire le istruzioni di montaggio fornite insieme al sistema portapacchi montato e conservarle sempre all'interno del veicolo. |
